產品名稱：電動調節球閥價格[ 2021-09-01 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、上海湖泉電動調節球閥價格產品說明

上海湖泉閥門廠家電動調節球閥以AC220V, AC380V或DC24V電源電壓動作力，接受(4-20mA, 0-10mA或1-5VDC)電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0-90°，就能完成啟閉動作或調節動作。電子式電動執行器，采用機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示，手動操作等功能，功能強、性能可靠、連線簡單，調節電動球閥通過輸入電流信號或電壓信號，改變球芯的旋轉角度(0-90°任意角度)，實現比例調節動作.球芯通道平整光滑，不易沉積介質，可以進行管線式通球。它具有結構簡單、重最輕、密封性能好等特點，適用于要求零泄漏率的場合。

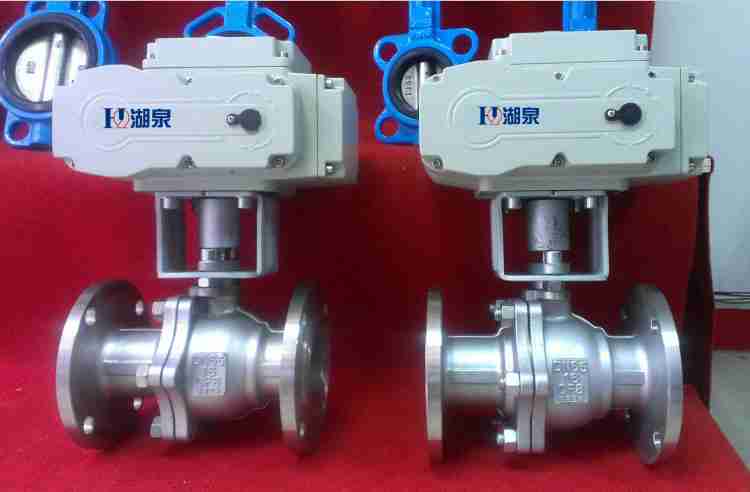

電動調節球閥價格

二、上海湖泉電動調節球閥產品技術參數

公稱通徑	DN15～DN300(mm)
公稱壓力	PN1.0、1.6、2.5、6.4MPa
連接方式	法蘭連接
閥體形式	二段式閥體
電源電壓	AC110V、AC220V、AC380V（其他定制DC24等）
驅動形式	電源驅動（可防爆，可帶手動裝置）
溫度范圍	硬密封-40℃～450℃
閥體材質	不銹鋼304、316、316L
控制方式	開關型（開關切斷控制）、調節型（4-20mA模擬信號）
適用介質	水、蒸汽、油品、環保、燃氣、煤礦等（高溫高壓及低溫、腐蝕性介質）

型式：直通鑄造球型閥
公稱通徑：25、32、40、50、65、80、125、150、200、250、300、350、400mm
公稱壓力：PN1.6、2.5、4.0、6.4MPa
連接型式：對夾式、法蘭式（法蘭標準：JB/T79.1-94、79.2-94等）
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上閥蓋：與閥體成一整體 -45～+400℃
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥內組件
閥芯型式：帶V型切口的部分球型閥芯
流量特性：近似等百分比
材料：鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
額定行程：全開90°
執行機構
型式：3810R、PSQ、DCL、HQ 電子式電動執行機構
輸入信號：4-20mA或1-5V·DC
電源電壓：220V/50Hz
環境溫度：-25～+70℃
閥作用型式
電關式(B)、電開式(K)

公稱通徑（DN）		10	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數（KV）			20	38	72	110	170	215	380	550	890	1400	2000	3580	5650	8100
公稱壓力PN（MPa）		1.6 2.5 4.0 6.4
工作轉角		0-90o
流量特性		二位開關型：全開或全閉式，調節型：近似等比
泄漏量（Q）		軟密封：O泄漏符合ANSI B16.104 5級硬密封：≤10-4×閥的額定容量
允許壓差		≤公稱壓力
電動執行機構	型號	HL系列、3810R系列、PSQ系列、HQ或QB型
	電源電壓	AC220V、AC38V、DC24V
	作用形式	開關型/調節型（隔爆型）
調節型	輸入信號	0～10mA、4～10mA、1-5VDC
	輸出信號	0～10mA、4～10mA、1-5VDC
	基本誤差	≤±2.5%
	回差	≤±2.5%
	死區	≤2%
	可調節比	250:1
開關型	電源電壓	AC220V/AC380V/DC24V
	反饋信號	閥位開關信號：有源觸點信號、無源觸點信號
