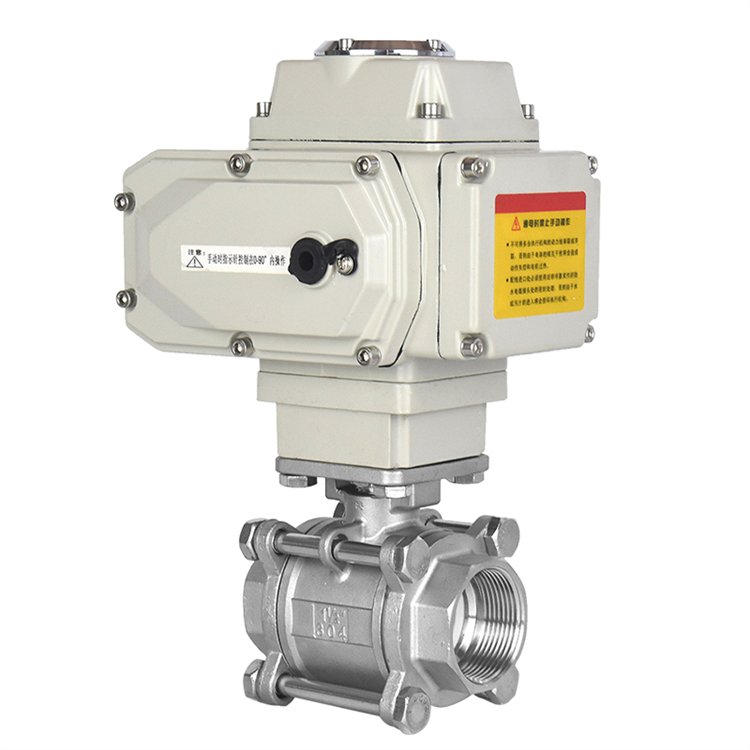

產品名稱：電動球閥Q911F-16P DN20調節型4-20mA電壓220V[ 2024-08-30 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、Q911F-16P電動絲扣球閥產品概述
上海電動絲扣球閥（又稱電動內螺紋球閥）就是指螺母和管接頭上為螺紋狀的球閥，采用直連的方式，將電動執行機構與絲扣球閥連接組合而成。電動絲扣球閥一般比較小，口徑在DN50以下的比較常見，因為與閥門連接的管道很難開螺紋，所以一般超過這個尺寸都不適合使用。電動內螺紋球閥選用不同的材質，可分別適用于多種介質，可在壓力為PN1.0～4.0MPa，工作溫度為 -29～300℃的各種管路上，做兩位切斷或調節使用。具有連接簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
二、螺紋連接電動球閥主要技術指標
1、調節（給定）輸入信號：4～20mA；輸入電阻150Ω。
2、位反信號輸出：4～20mA；輸出負載電阻≤750Ω。
3、靈敏度：0.05%。
4、死區值：0～4%。
5、定位誤差：≤±0.5%（與機械機構有關）。
6、阻尼特性：死區值大于0.5％，無振蕩。
7、遲滯：不大于0.2S。
8、工作電源：AC220V±10％。
9、電機驅動電流：長期工作不大于1.5A。
10、電氣限位范圍關限位：0～100％開限位0～100%
11、顯示：0.5級。
12、工作環境溫度：－25～70℃。
13、環境濕度：≤95％RH。
三、電動螺紋球閥的安裝與維護
1、電動球閥在關閉狀態下，閥體內部依舊存在受壓流體；
2、維修前，解除管線壓力并使閥門處于打開位置；
3、維修前，斷開電源或氣源；
4、維修前，將執行機構與支架脫離；
5、必須先查明電動調節球閥上、下游管道確已卸除壓力后，才能進行拆卸分解操作；
6、分解及再裝配時必須小心防止損傷零件的密封面，特別是非金屬零件，取出O型圈時宜使用專用工具；
7、裝配時螺栓必須對稱、逐步、均勻地擰緊；
8、清洗劑應與球閥中的橡膠件、塑料件、金屬件及工作介質(例如燃氣)等均相容。工作介質為燃氣時，可用汽油(GB484-89)清洗金屬零件。非金屬零件用純凈水或酒精清洗；
9、分解下來的單個零件可以用浸洗方式清洗。尚留有未分解下來的非金屬件的金屬件可采用干凈的細潔的浸漬有清洗劑的綢布(為避免纖維脫落粘附在零件上)擦洗。Q911F電動球閥清洗時須去除一切粘附在壁面上的油脂、污垢、積膠、灰塵等；
10、非金屬零件清洗后應立即從清洗劑中取出，不得長時間浸泡；
11、清洗后需待被洗壁面清洗劑揮發后(可用未浸清洗劑的綢布擦)進行裝配，但不得長時間擱置，否則會生銹、被灰塵污染；
12、新零件在裝配前也需清洗干凈；
13、使用潤滑脂潤滑。潤滑脂應與球閥金屬材料、橡膠件、塑料件及工作介質均相容。工作介質為燃氣時，可用例如特221潤滑脂。在密封件安裝槽的表面上涂一薄層潤滑脂，在橡膠密封件上涂一薄層潤滑脂，閥桿的密封面及摩擦面上涂一薄層潤滑脂；
14、裝配時應不允許有金屬碎屑、纖維、油脂(規定使用的除外)灰塵及其它雜質、異物等污染、粘附或停留在零件表面上或進入內腔。
