產品名稱：Z941H-16C DN250 智能調節型鑄鋼電動法蘭閘閥[ 2026-03-03 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

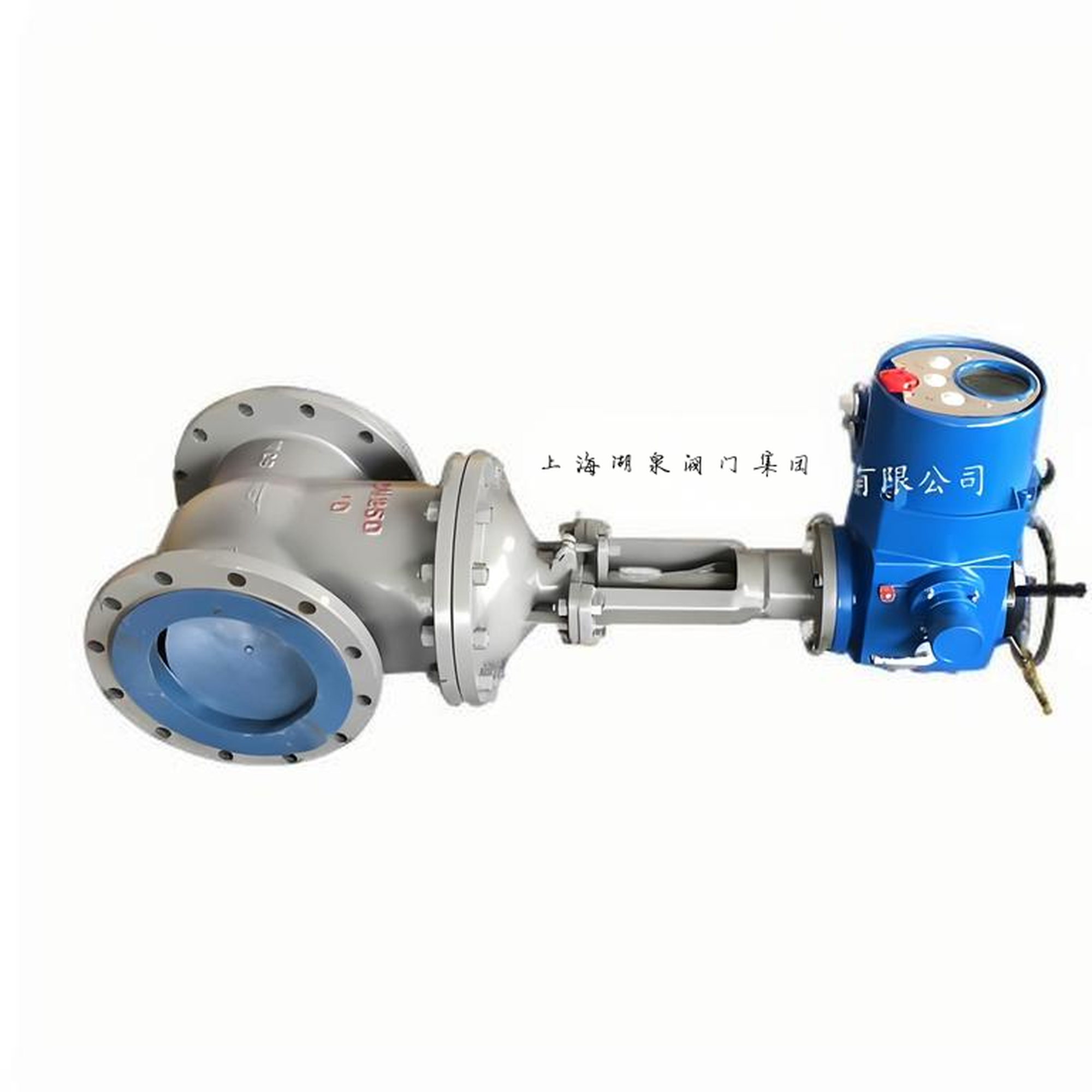

- Z941H-16C DN250 智能調節型鑄鋼電動法蘭閘閥是一種用于高中壓管路系統截斷或接通介質的關鍵工業閥門。該閥門由鑄鋼閥體與智能一體化調節型電動執行器組成，通過法蘭連接，公稱通徑為250毫米，公稱壓力為16公斤（PN16）。
產品結構與工作原理
該閥門為楔式閘閥，其關閉件（閘板）沿通路中心線垂直方向移動，實現全開或全關功能，主要用于切斷而非調節或節流。 閥體材質通常為鑄鋼（如WCB），密封面材質為合金鋼。閥門采用壓力自緊式密封或閥體與閥蓋間的墊片密封結構，確保安全可靠。閥瓣采用雙閘板中間帶萬向頂的結構，能自動調整閥瓣與閥座密封面的吻合度，保證密封性能并便于維修。核心性能與特點
- 優異的密封性與耐用性：閥瓣與閥座密封面采用鈷鉻鎢硬質合金通過等離子噴焊工藝制成，或堆焊司太立鈷基硬質合金，具有高硬度、耐磨、耐高溫、抗擦傷的特性，使用壽命長。閥桿采用滲氮鋼并經表面氮化處理，抗腐蝕、抗擦傷。
- 智能調節型電動控制：配套的電動執行器配有轉矩控制機構、現場操作機構及手電動切換機構。除就地操作外，支持遠程控制、PLC控制以及4~20mA電流輸入輸出的智能控制，實現精確的閥位管理。
- 廣泛的適用性：適用于公稱壓力PN1.6～16.0MPa，工作溫度范圍-29℃至550℃（根據閥體材質不同有所差異）的工況。2 適用介質包括水、蒸汽、油品、酸、堿、氨、尿素及含硫天然氣等。 閥門可安裝在管道的任何位置。
- 便捷的操作與安裝：中大口徑閥門設置推力軸承以減小摩擦阻力，并配有撞擊手動機構，啟閉輕松。2 初次安裝調試時，需手動將閥門開啟至約一半位置，以防電機相序接反造成損壞。
技術規格與標準
- 公稱通徑：DN250。
- 公稱壓力：PN16（16公斤）。
- 連接方式：法蘭連接。
- 驅動方式：電動（多回轉式執行器）。
- 控制類型：智能調節型。
- 設計制造標準：遵循GB/T 12234等國家標準。
- 主要性能試驗壓力（以PN16為例）：殼體強度試驗壓力為24.0MPa，密封試驗壓力為17.6MPa。
應用領域
該閥門廣泛應用于石油、化工、電力（水力及火力電站）等工業領域的管路系統，用于截斷或接通各類介質。 在煤礦井下等危險環境使用時，需選用具備相應防爆認證的型號。
安裝與調試注意事項
為確保設備安全，初次通電調試前必須手動將閥門開啟至約50%開度。調試過程包括接通電源后，通過調節“調零”、“4mA”、“20mA”等電位器校準位置反饋信號，并調整“靈敏度”電位器以平衡定位精度與穩定性。
