產品名稱：煤礦隔爆瓦斯電動蝶閥WSD943H-16C-DN700[ 2020-12-22 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、煤礦隔爆瓦斯電動蝶閥WSD943H-16C-DN700主要技術參數及要求
(1)煤礦隔爆瓦斯防爆電動蝶閥設備安裝地點：具有混合氣體或煤塵危險的電動閥門站。
(2)適用介質：含有瓦斯、煤塵、水、油等混合物。
(3)環境溫度：-20～+60℃。
(4)主要部件材料：閥體、蝶板：鑄鋼；閥桿：不銹鋼(2Cr13)。
(5)適用環境：含有瓦斯、煤塵等性混合物，但無破壞性絕緣性氣體環境，相對濕度：≤95％
(6)額定工作電壓：380V 660V
(7)控制電壓：交流：6V、9V、12V、24V、36V
直流：6V、9V、12V、24V、36V
(8)額定電源頻率：50Hz
(9)額定控制電流：≤15A
(10)電機：生產電動裝置廠家有煤安防爆電機。
(11)信號輸入阻抗：≤150Ω 信號輸出阻抗：≤700Ω 信號電流≤36mA（輸出）
(12)閥門完全開啟完全關閉時間：≤1 分鐘
(13)防爆標志：Ex dI Mb
(14)防護等級：不低于 IP55
(15)電動裝置配套礦用隔爆型，在閥門電控箱故障的情況下，能夠實現手動開啟關閉閥門。
(16)電動裝置輸出的大扭矩不應對閥門造成破壞，輸出的小扭矩能保證閥門的正常開啟，閥門輸出扭矩在現場可調。
(17)配套電動裝置必須提供過力矩保護、行程保護、電機過熱保護、機械限位等功能。
(18)三偏心結構，斜圓錐面密封形式：閥體密封面與密封圈之間不會產生干涉，也沒有磨損，使密封更安全可靠，壽命更長。
(19)閥桿結構采用整根閥桿，蝶板在流道方向不會竄動，更有利于密封和啟閉的可靠性。
(20)滿足煤礦瓦斯高爆性、高腐蝕性和煤塵顆粒介質下能長期、安全運行的要求。

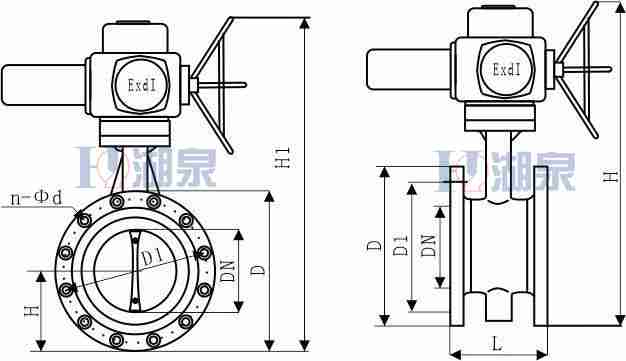

二、煤礦隔爆瓦斯電動蝶閥WSD943H-16C-DN700產品
三、煤礦隔爆瓦斯電動蝶閥WSD943H-16C-DN700執行規范和標準
煤礦隔爆瓦斯電動蝶閥專用瓦斯閥和控制箱的設計、生產、檢驗應符合（不限于）下列標準：
——Q/320421JLM001-2011《煤礦用隔爆型閥門電動裝置技術條件》
——GB/T 12224-2005 《鋼制閥門 一般要求》
——GB/T 12221-2005 《金屬閥門 結構長度》
——GB 12238-2008 《法蘭和對夾連接彈性密封蝶閥》
——JB/T 8527-1997 《金屬密封蝶閥》
——GB/T 12227-2005 《通用閥門 球墨鑄鐵件技術條件》
——GB/T 12229-2005 《通用閥門 碳素鋼鑄鐵件技術條件》
——GB/T 26480-2011 《閥門的檢驗與試驗》
——GB/T 13927-2008 《工業閥門 壓力試驗》
——GB/T 7928-1999 《通用閥門 供貨要求》
——GB12220-89 《通用閥門標志》
——GB3836.1-2010 《爆炸性氣體環境用電氣設備第1部分：通用要求》
——GB3836.2-2010 《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》
——GB3836.3-2010 《爆炸性氣體環境用電氣設備第3部分：增安型“e”》
——GB/T24922-2010 《隔爆型閥門電動裝置技術條件》
——Q/320421JLM002-2011 《煤礦用隔爆型閥門電動裝置控制箱》
——Q/320421JLM005-2011 《煤礦用隔爆型閥門電動裝置控制箱》
四、礦用配套電動裝置（瓦斯專用閥門廠家提供型號與選用閥門配套）
適用環境：含有瓦斯、煤塵等爆炸性混合物，但無破壞性絕緣性氣體環境，相對濕度：≤95％（+25℃時）。
額定工作電壓：AC660V或AC380V
額定電源頻率：50Hz
額定控制電流：≤10A
信號輸入阻抗：≤150Ω 信號輸出阻抗：≤700Ω 信號電流36mA（輸出）
環境溫度：-20~+40℃
防爆標志：ExdI Mb
防護等級：IP68
五、礦用電動蝶閥KXBC礦用隔爆型電動閥門控制箱
適用環境：含有瓦斯、煤塵等爆炸性混合物，但無破壞性絕緣性氣體環境，相對濕度：≤95％（+25℃時）。
額定工作電壓：AC660V或AC380V
額定電源頻率：50Hz
額定控制電流：≤15A
信號輸入阻抗：≤150Ω信號輸出阻抗：≤700Ω信號電流36mA（輸出）
環境溫度：-20~+40℃
防爆標志：ExdI Mb
防護等級：IP54
污染等級：3級
六、電氣保護功能和技術性能
（1）自帶相序鑒別保護單元，可自動識別、調整三相電源的相序，從而正確執行對閥門的開、關控制，
無需用戶每次上電都必須核對相序，調整電動裝置電機接線；
（2）自帶相序保護單元，在電源出現缺相時自動保護，避免電機缺相運行，燒毀電機；
（3）自帶漏電保護單元，在出現電機絕緣等級下降時，及時保護，避免出現危險。
（4）自帶過力矩保護，當閥門出現卡死等情況時，過力矩動作保護，避免發生閥門損壞。
（5）自帶過載保護、欠壓保護等單元，避免燒毀電機。
（6）具有短路、斷相、過載、欠壓、過力矩等多種保護功能，并可提供遠方/就地兩種選擇。
（7）信號電平（DC）：5V、24V
（8）輸出阻抗≤700Ω
（9）輸出*大信號電流DC36mA
（10）在電機旋向確定后，可自動校正三相電源的相序，用戶可隨意接入電動控制箱的三相電源。
（11）位置反饋電位器阻值范圍在1～10KΩ間。
（12）可與多種自控系統可靠銜接：由用戶提供干接點、使用模塊上的+24VDC電源；由用戶提供+24VDC
電源、此時用戶的+24VDC電源負極與模塊電源負極并接在一起，電源的正極輸入到模塊的各功能端，即
可實現各種控制功能。
（13）輸入/輸出信號均經光電隔離，抗干擾能力較強。
（14）閥、關閥、電子互鎖加機械互鎖，可靠保證開向、關向交流接觸器不能同時吸合。
（15）欠壓保護值為額定電壓的負15％。
（16）廠家提供配套的電源電纜和控制電纜型號。

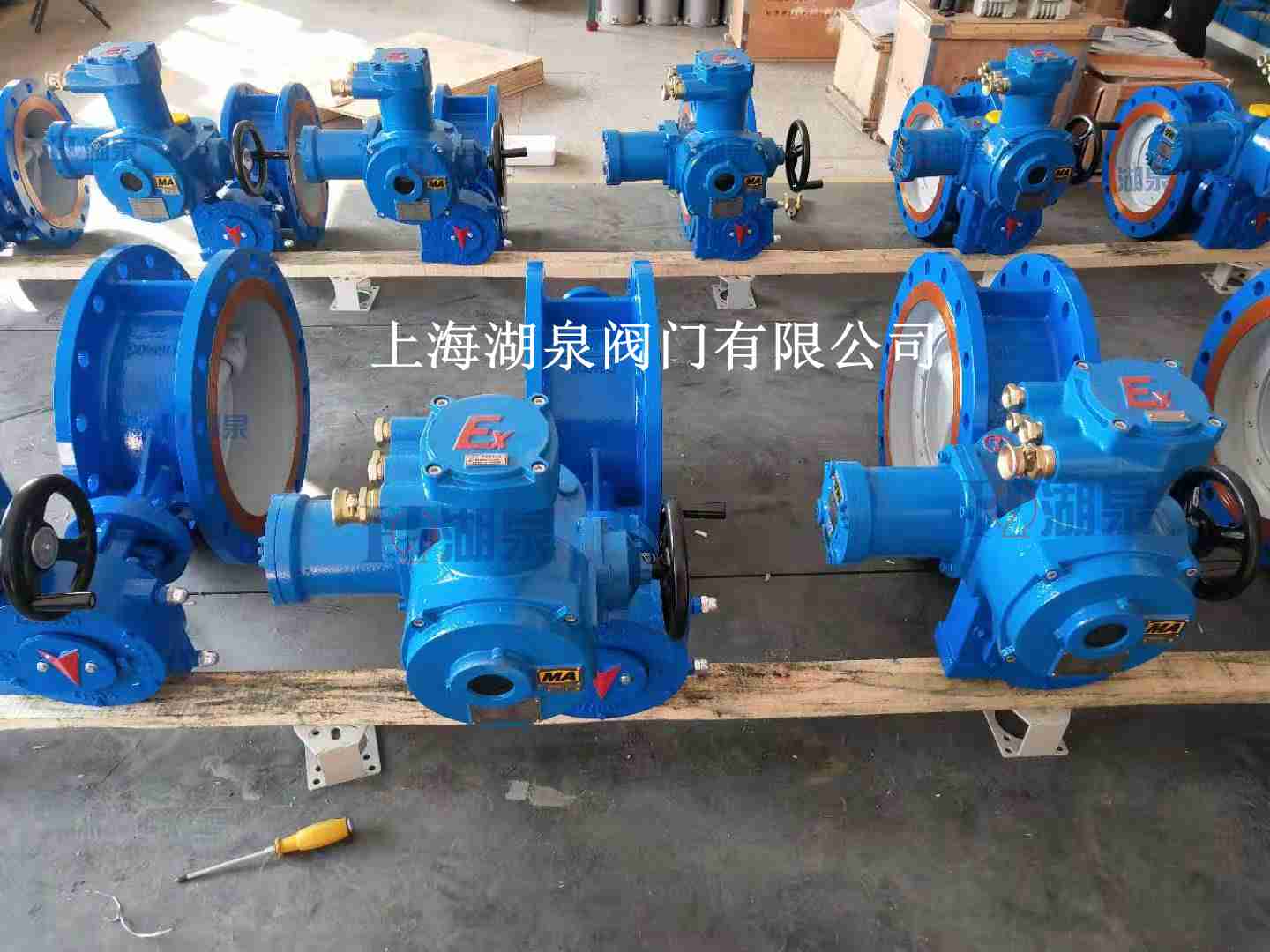

七、煤礦隔爆瓦斯電動蝶閥WSD943H-16C-DN700產品
