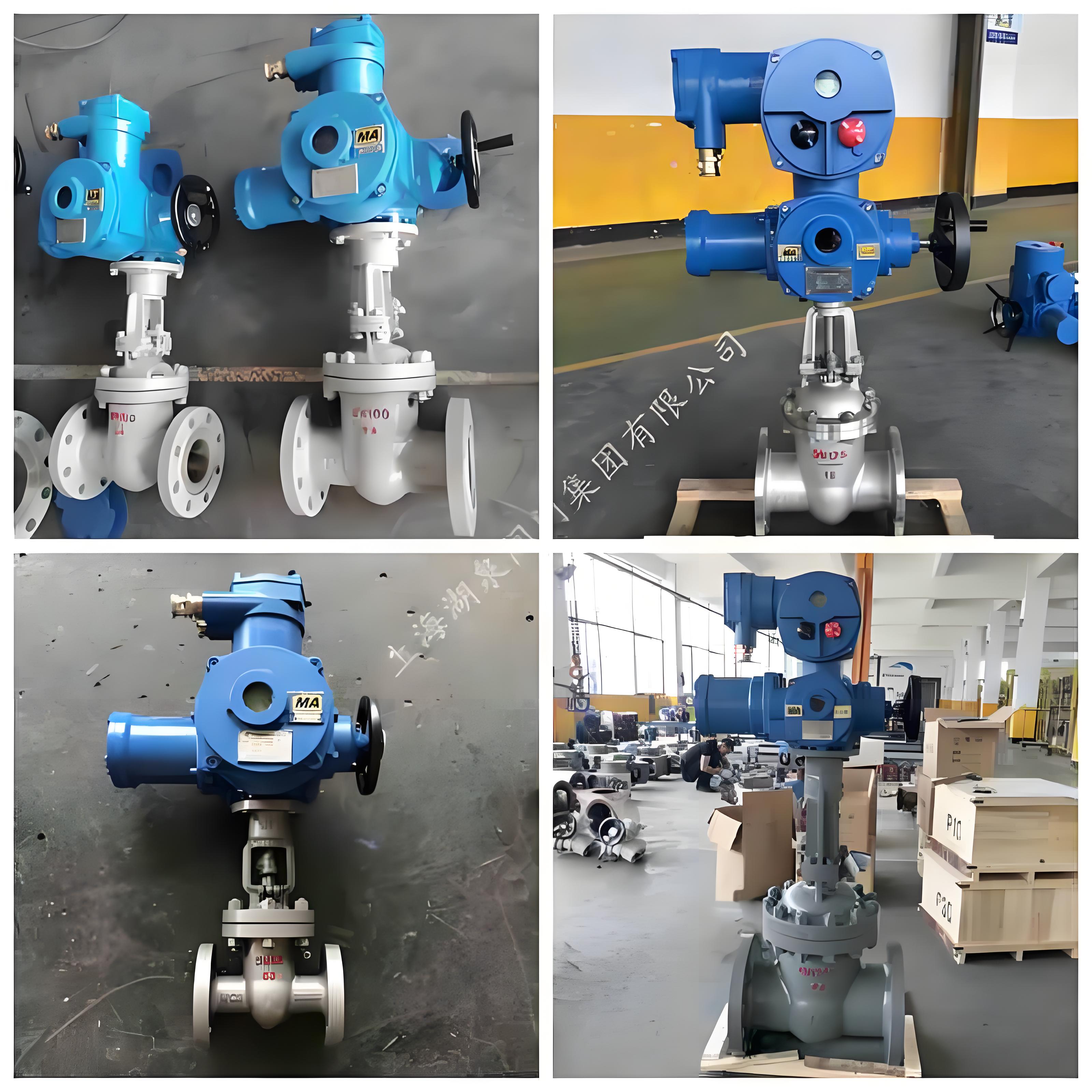

一、產品概述

二、核心資質與標準

• ‌安全認證‌：產品取得礦用產品安全標志（MA證），防爆標志為Ex dⅠ，適用于煤礦井下非采掘工作面區域。‌
• ‌執行標準‌：
  • 防爆性能：符合GB3836.1-2000《爆炸性環境用防爆電氣設備通用要求》及GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》等標準。‌
  • 閥門裝置：符合JB/T8528-1997《普通型閥門電動裝置技術條件》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》。‌
  • 閥門設計制造：遵循GB12234-89等相關標準。‌

三、主要技術參數

• ‌公稱通徑‌：DN250。
• ‌公稱壓力‌：常見等級為PN40 (4.0MPa)。‌
• ‌電源電壓‌：額定電壓為380V或660V，以適應煤礦井下供電系統。‌
• ‌控制電壓‌：通常為24V DC或36V。‌
• ‌防護等級‌：隔爆型防護等級可達IP68。‌
• ‌工作制‌：短時工作制，通常為10分鐘。‌
• ‌適用環境‌：海拔≤2000m；環境溫度-20℃～+40℃；相對濕度≤95%（+25℃時）；用于含有甲烷、煤塵爆炸性危險氣體的煤礦井下（采掘工作面除外）。‌

四、產品結構與特點

• ‌閥門本體‌：
  • ‌密封結構‌：采用壓力自緊式密封或閥體、閥蓋墊片密封結構，確保密封可靠性。‌
  • ‌閥瓣設計‌：雙閘板中間帶萬向頂結構，能自動調整與閥座密封面的吻合度，密封性好且維修方便。‌
  • ‌關鍵材質‌：閥瓣、閥座密封面常采用鈷鉻鎢硬質合金等離子噴焊，硬度高、耐磨抗擦傷；閥桿采用滲氮鋼并經氮化處理，耐腐蝕、抗擦傷，使用壽命長。‌
  • ‌材料選擇‌：閥體可根據介質（水、蒸汽、油品等）及溫度（最高可達550℃）選用碳鋼、鉻鉬鋼、鉻鎳鈦鋼等不同材料。‌
• ‌電動裝置‌：
  • ‌驅動電機‌：采用取得MA證的隔爆型三相異步電動機。‌
  • ‌傳動機構‌：由直齒輪和蝸輪副兩級減速組成，將電機動力傳遞至輸出軸。‌
  • ‌控制機構‌：
    • ‌力矩控制機構‌：通過機械傳動感知輸出軸轉矩，當達到設定值時自動切斷電機電源，保護閥門免受損壞。‌
    • ‌行程控制機構‌：采用十進制計數器原理，控制精度高，精確控制閥門的開啟與關閉位置。‌
    • ‌智能控制‌：電氣部分可集成多功能模塊（含相位識別、互鎖保護等）、遠程控制模塊等，支持現場操作、遠程控制、PLC控制及4~20mA電流輸入輸出智能控制。‌
  • ‌操作方式‌：裝置配有現場操作按鈕盒（含開、關、現場/遠控轉換按鈕），打開盒蓋可現場操作，關閉則切換至遠方控制。‌

五、試驗壓力與性能‌

六、應用與選型說明
