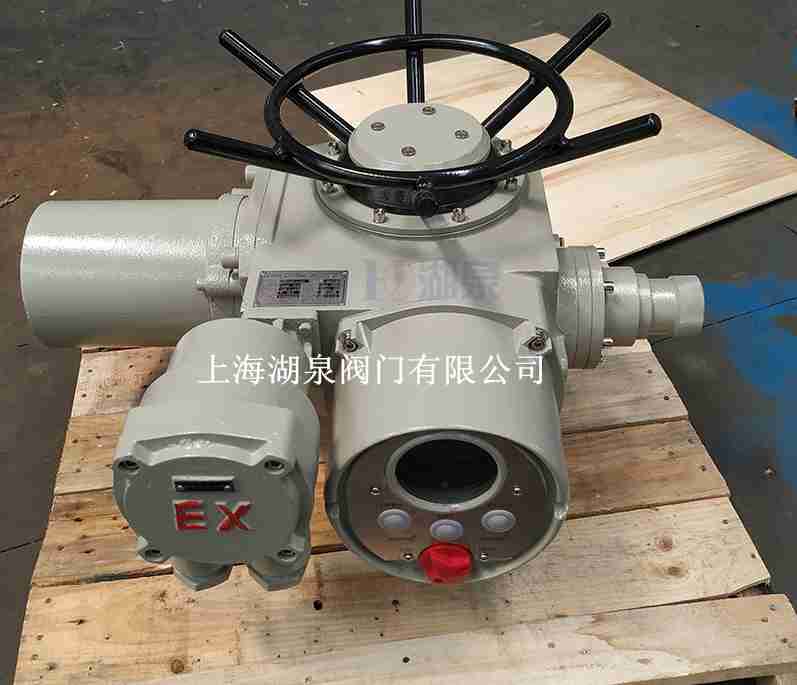

上海湖泉閥門有限公司十多年專注隔爆型閥門電動裝置的研發生產,質保12個月,為給您提供的隔爆型閥門電動裝置 保駕護航.礦用隔爆型閥門電動裝置ZB20-24可降低可燃性氣體燃燒速度和壓力,配合無焰泄放系統使用,起到隔絕火焰作用,歡迎來電咨詢!電動隔爆閥門 可降低氣體燃燒速度和壓力,配合無火焰泄放系統使用,起到隔絕火焰的作用，它 廣泛運用于化工,制藥,航空,制冷和新能源能行業.歡迎來電咨詢!礦用隔爆型閥門電動裝置ZB20-24擅長各種力矩的電動執行裝置,智能一體化電動執行器,擅長電動執行機構的配套選型,閥門執行機構,礦用電動閥門廠家,電動閥門控制箱生產廠家,產品多樣,型號齊全,密封性能穩定,使用壽命長,閥門規格多樣,做工精細,密封性能好。

上海湖泉閥門有限公司是集科研設計,生產銷售,技術交流,售后服務為一體的面向國際化閥門電動裝置的高新技術生產型企業。主要生產:閥門電動裝置,電動執行器,電動執行機構,電動裝置,電動閥等礦用隔爆型閥門電動裝置ZB20-24具體操作如下：  （1）電源轉換；在確認井下或井上正常供電的情況下（相應的指示燈亮），按一下啟動按鈕即可，在兩路供電都正常的情況下如需要轉到另一路供電，可按一下該路的停止鍵然后在按另一路的啟動鍵。  （2）人員定位，監控監測的轉換：如發現井下的監控，監測異常，可按一下（備用啟動）按鈕，這時監測指示燈（藍色）亮,表示已轉為井上的傳輸線進行傳輸。煤礦用隔爆型閥門電動裝置，是在原普通隔爆型閥門電動裝置的基礎上專業改造而成，又稱為ZB型隔爆型閥門電動裝置。適用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥、水閘閥等。如增加二級減速后可用于蝶閥、風門和風道閥等。用于閥門的開啟、關閉或調節，是實現閥門遠控、集控必不可少的驅動裝置。 ZB系列礦用隔爆型閥門電動裝置ZB20-24的性能不僅執行JB/T8528-1997《普通型閥門電動裝置技術要求》的規定而且執行GB3836.1-2000《爆炸型氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及Q/320412BSK001－2007《礦用閥門電動裝置技術條件》的規定。  防爆型式為：礦用隔爆型，防爆標志為Ex dⅠ。

上海湖泉閥門廠家ZB系列礦用隔爆型閥門電動裝置電動執行器是針對煤礦使用條件而專門設計和制造的。適用閥板做直線運動的閥門，如閘閥、配水閥、水閘門等；如增加二級減速蝸輪箱后還可用丁閥板做90度回轉的閥門，如蝶閥、風門等。與KXBC礦用隔爆型閥門電動裝置控制箱相互配套后，可與DCS系統銜接，以實現自動化控制。礦用隔爆型閥門電動裝置ZB20-24本實用新型的目的在于提供一種防爆效果好的礦用隔爆型閥門電動裝置的線纜防爆結構。礦用隔爆型閥門電動裝置ZB20-24技術方案是：一種礦用隔爆型閥門電動裝置的線纜防爆結構，包括控制器殼體，還包括防爆橡膠圈，壓圈和螺紋管，所述控制器殼體的側部設有多個安裝孔，安裝孔設有擴孔，防爆橡膠圈位于擴孔內，螺紋管與擴孔螺紋連接，壓圈位于防爆橡膠圈與螺紋管之間，且螺紋管壓迫壓圈緊抵防爆橡膠圈。所述防爆橡膠圈具有橡膠圈孔，壓圈設有壓圈孔，螺紋管設有螺紋管孔，且橡膠圈孔、壓圈孔和螺紋管孔位于軸線上。控制器殼體的安裝孔具有四個，且每個安裝孔上的螺紋管的螺紋管孔為不同直徑。安裝孔為擴孔結構，且擴孔內具有防爆橡膠圈。線纜穿入進控制器殼體內后，當螺紋管螺紋擰緊的同時，會壓迫壓圈，壓圈會壓迫防爆橡膠圈，使得防爆橡膠圈產生變形，變形后的防爆橡膠圈包裹住線纜，使得線纜穿入控制器殼體處的防爆效果好，從而提高控制器的防爆效果。

ZB45-24礦用防爆型閥門電動裝置型號規格及技術參數：

型號規格	公稱轉矩（N，m)	公稱推力（KN）	較大閥桿直徑	較大轉圈數（圈）	手動速比	輸出轉速（r/min)	電機功率（KW）	參考重量（Kg)
Z5	50	20	28	60	1::1	12	0.12	28
Z10	100	40	28	60	1::1	182436	0.250.37	45
Z15	150					182436	0.370.55	50
Z20	200	100	40	60	1::1	1824	0.370.55	55
Z30	300					1824	0.550.75	58
Z45	450	150	48	120	1::1(20::1)	2436	1.11.5	110
Z60	600					2436	1.52.2	120
Z90	900	200	60	120	1::1(25::1)	2436	2.23	139
Z120	1200					2436	34	142
Z180	1800	325	70	150	22.5::1	1824	45.5	250
Z250	2500					1824	5.57.5	255
Z350	3500	700		150	20::1	1824	7.510	330
Z500	5000		80			1824	1015	350


ZB45-24礦用防爆型閥門電動裝置為了保障礦井使用中的低壓電氣設備，特別是井下的局扇開關失電后，能夠有報警裝置及時發出聲光報警信號提醒井下變電所值班人員，能夠在第一時間就知道設備有設備發生失電了，并能夠迅速、準確的查找出失電開關，從而設計了該低壓開關失電報警裝置。該設計充分利用了低壓饋電開關斷路器上的輔助觸點和繼電器觸點的開合達到向警鈴與發光二極管給出信號，控制聲光報警裝置是否發出聲光報警信號的目的。通過不斷試驗與改進，該 ZB45-24礦用防爆型閥門電動裝置在花費最少、維護簡單的基礎上，達到監控的設備失電后及時發出聲光報警信號，提醒井下變電所值班人員及時恢復失電設備供電的設計目標。該設計適應于井下所有車間、硐室，特別適用于井下環境噪音較大、硐室較長的地點。礦用隔爆型一體化閥門電動裝置是我公司研發的新一代智能化閥門電動裝置，采用機電一體化的非侵入式機構設計，搭載自主研發的新一代智能化電動裝置集成電路和操作系統，并將機械傳動，電機驅動， 傳感器，遠程接口，現場按鈕等集成在電動裝置內部。該款產品集成了大量成熟的控制技術，包括人機界面、絕對值編碼器、現場總線通訊、電機漏電檢測、電壓電流監視、本安紅外遙控等，并具有現場-遠方切換、現場控制等功能。遠程控制模式上支持開關量控制和模擬量比例控制，并可與DCS系統直接銜接，實現一體化和智能化控制。
ZB45-24礦用防爆型閥門電動裝置防爆標志：Ex dⅠMb額定電壓：三相  380VAC / 660VAC ±10%額定頻率：50Hz ±1%
