氣動襯膠蝶閥D671J-10Q DN500產品介紹及圖片
[ 2025-07-25 ]

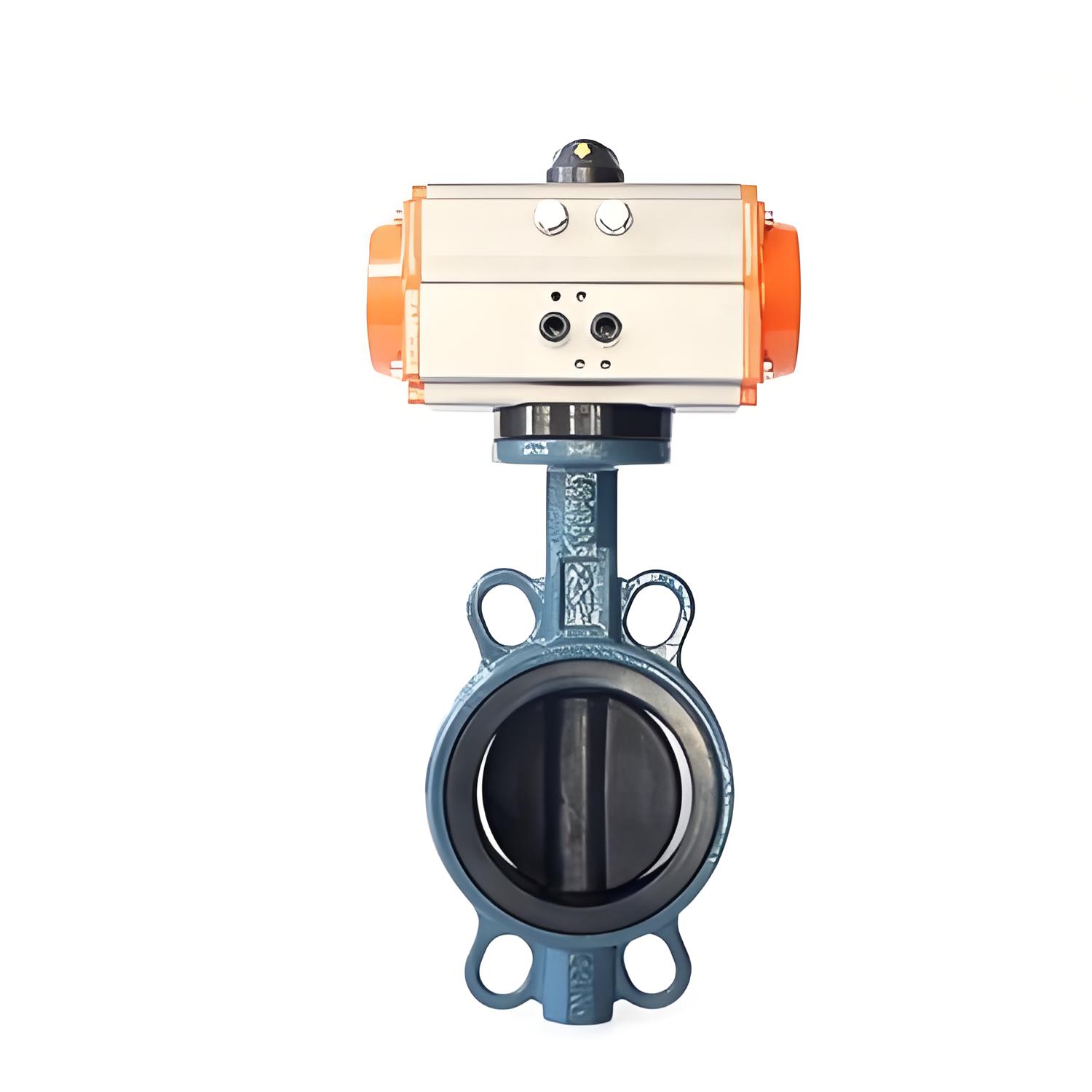

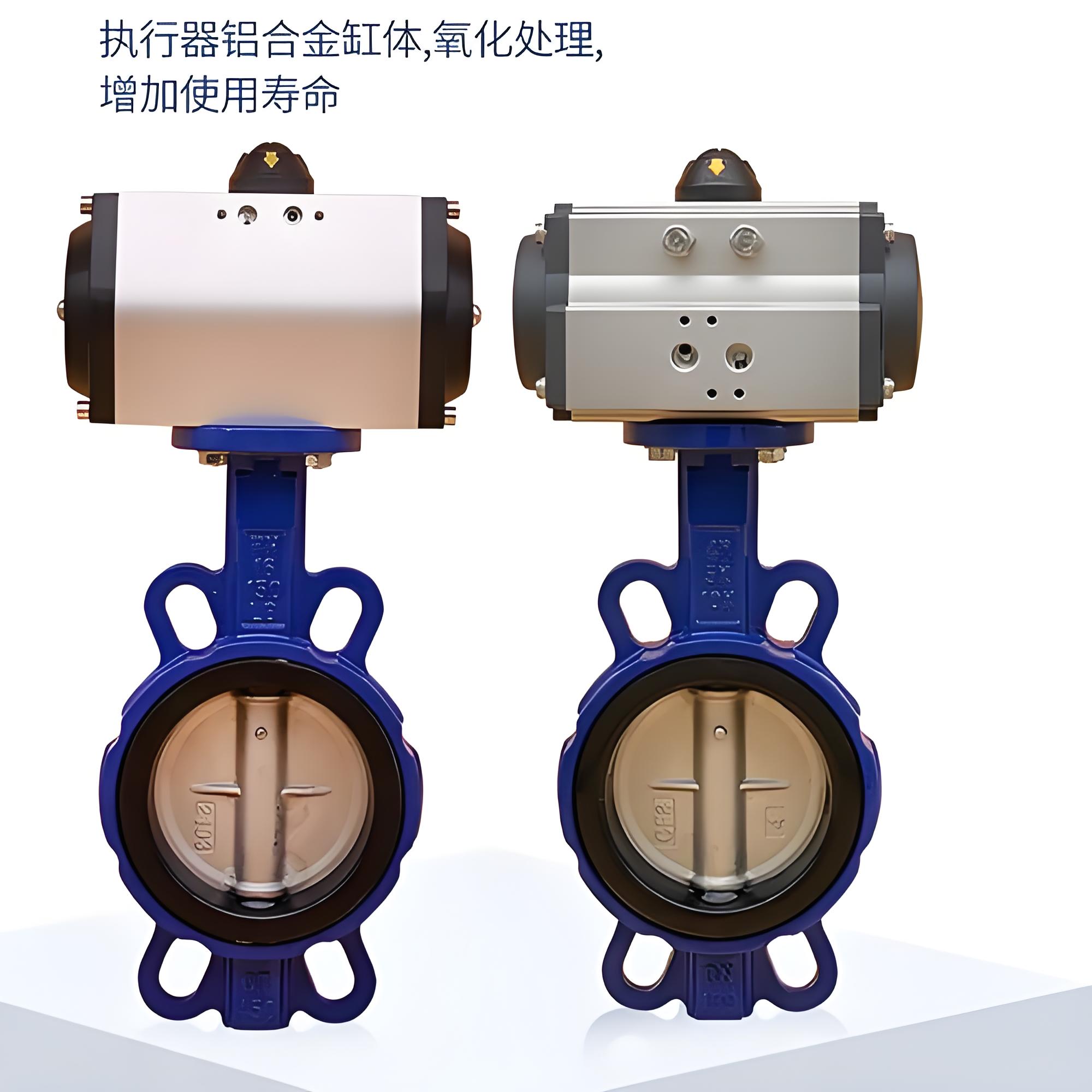

D671J-10Q氣動襯膠蝶閥 是一種采用氣動驅動的襯膠蝶閥，主要用于工業管道中流體的調節和截流，具有結構緊湊、密封可靠等特點。
結構特點

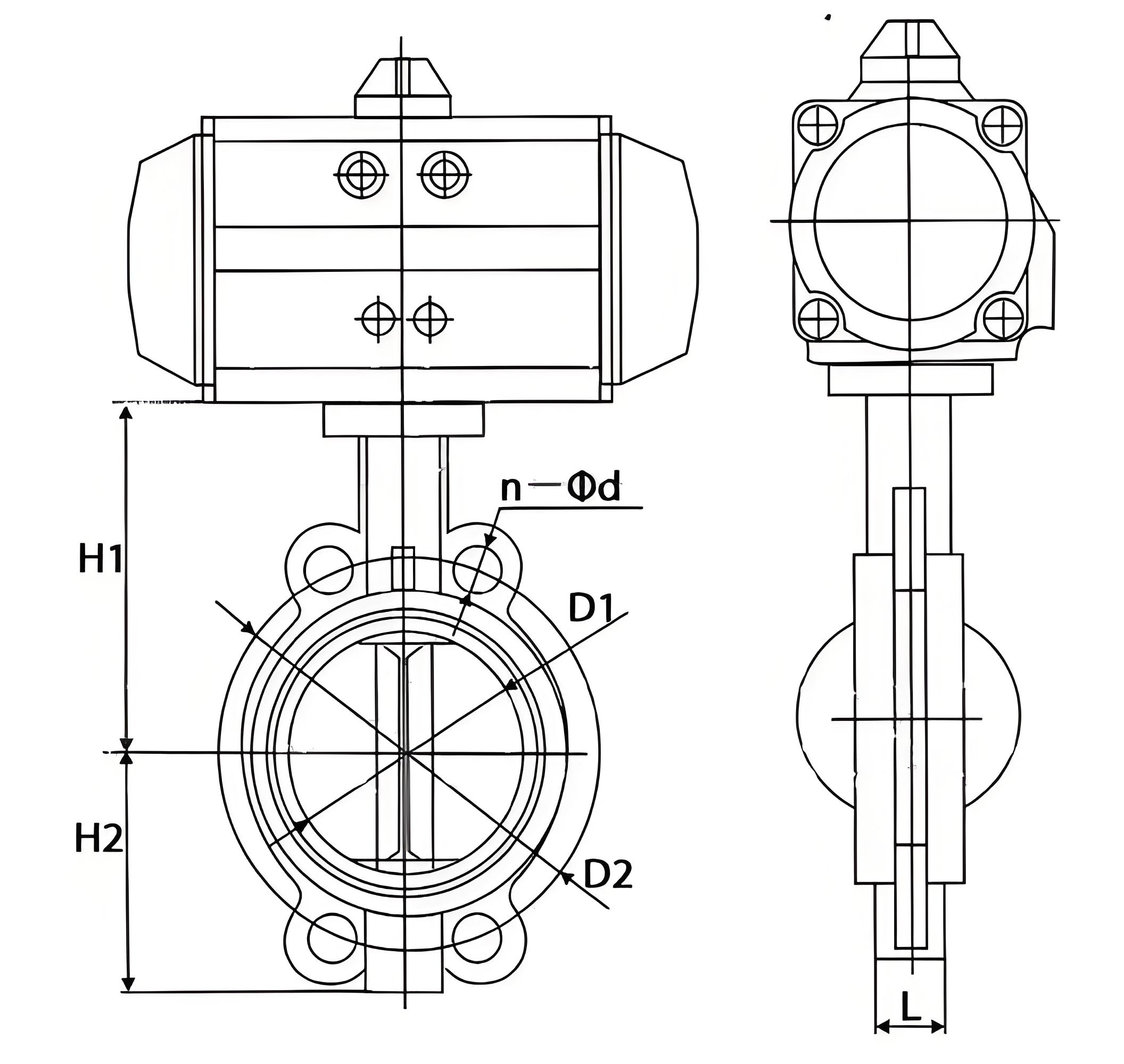

采用對夾式結構，蝶板安裝在管道直徑方向，通過閥體圓柱形通道內圓盤形蝶板的旋轉（0°-90°）實現開關控制。閥體材質包括 球墨鑄鐵 、 碳鋼 或 不銹鋼 ，閥板材質為 球墨鑄鐵 、304/ 316不銹鋼 或 尼龍 ，適用于不同工況需求。
適用場景
適用于食品、化工、石油、電力、環保等行業的流體控制場景，尤其適合粘稠、含顆粒或纖維介質的管道。其密封設計可實現雙向密封（零泄漏），且可在任何位置安裝。

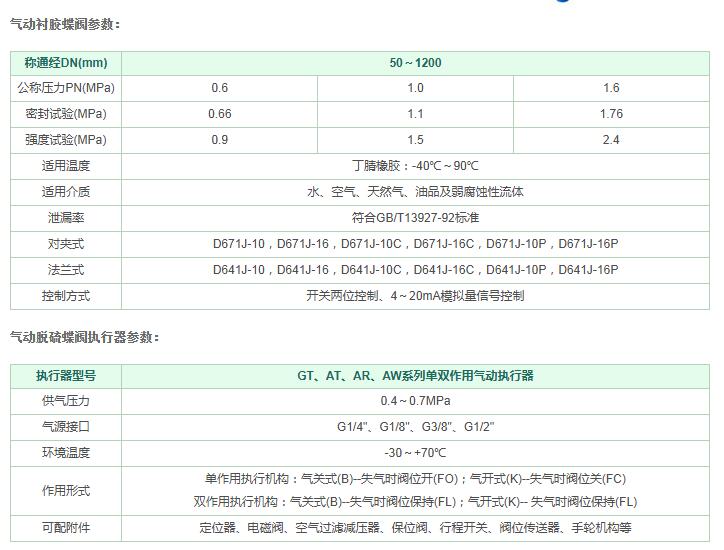

技術參數
- 公稱通徑：DN50-3000
- 公稱壓力：1.0-2.5MPa
- 工作溫度：-23℃至+135℃（橡膠材質限制）
- 驅動方式：氣動（雙作用活塞式執行機構）
- 密封材料： EPDM 、 NBR 或 耐磨橡膠 ，適配水、空氣、污水等介質。
優勢特性
- 輕量化設計：重量輕、體積小，節省空間
- 低操作力矩：旋轉角度0°-90°，操作省力
- 耐腐蝕性：橡膠密封件耐弱腐蝕，使用壽命長
- 維護便捷：半軸無銷連接結構，現場拆裝快速
