蝶閥D943H-10C DN200加長閥桿的結構圖及技術要求

[ 2025-12-12 ]

蝶閥D943H-10C DN200加長閥桿的結構圖及技術要求是針對工業管道系統中流體控制的特定需求而設計的重要技術文件。該型號蝶閥以其優異的密封性能和便捷的操作方式廣泛應用于石油、化工、電力等領域，尤其適合安裝在需要進行遠距離操作或深井中的特殊場合。

從結構設計上來看，蝶閥D943H-10C DN200的加長閥桿通常由碳鋼或者不銹鋼制成，具有優良的耐腐蝕性能和機械強度。閥桿的長度根據工程需求進行定制延伸，以保證在深井場景或其他特殊工況下的操控靈活性。此外，閥桿頂部通常設計有便于連接手動、氣動或電動執行器的標準接口，以滿足不同驅動方式的安裝要求。

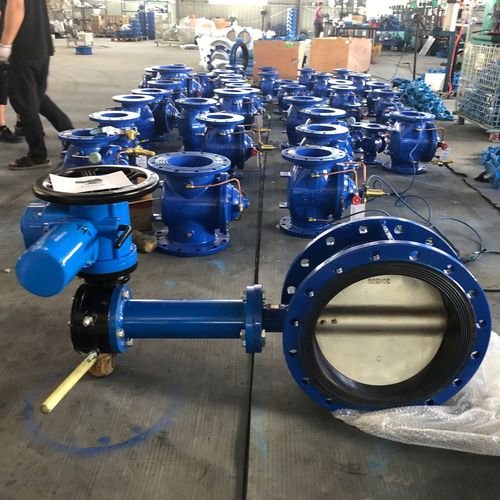

電動閥

技術要求方面，該蝶閥應符合相關的國家標準和行業規范，例如GB/T 12238或API 609的相關規定。其設計壓力等級為1.0MPa（10公斤）級別，設計口徑為DN200（表示管道公稱直徑200毫米）。密封面材質通常采用耐高溫、耐磨損的硬質合金或橡膠材料，確保密封性能達到零泄漏標準。此外，閥門外表面需進行噴砂及防腐涂層處理，增強其在腐蝕性環境下的使用壽命。

安裝和使用方面，加長閥桿需確保直線度及同心度達到工程要求，以避免因閥桿彎曲或偏移引起的操作困難或密封失效。安裝過程中，應嚴格按照結構圖進行組裝，確保各零部件的配合尺寸及扭矩符合設計規范。總而言之，它的結構圖及技術要求為工程設計和質量控制提供了明確的規范，為其在復雜工況中的可靠運行提供了技術保障。
