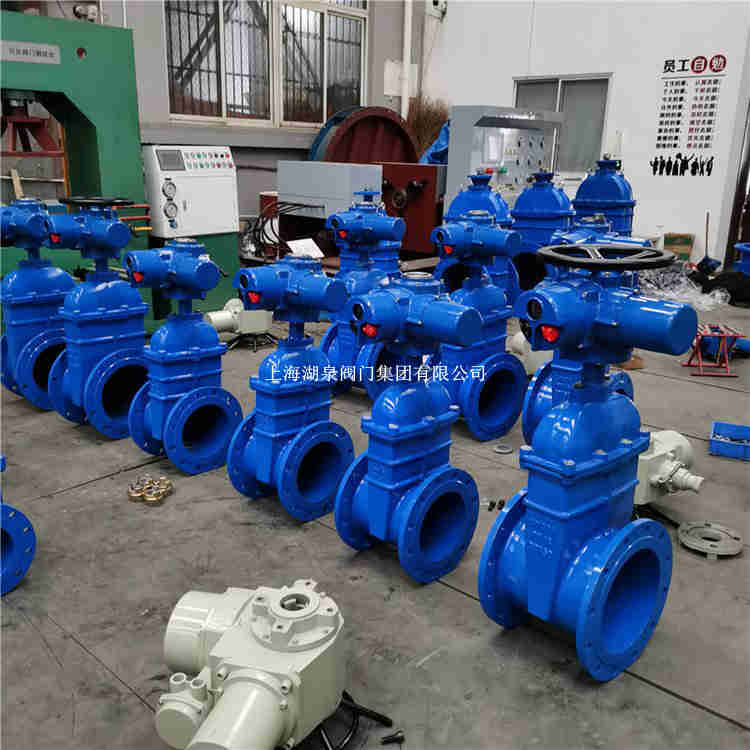

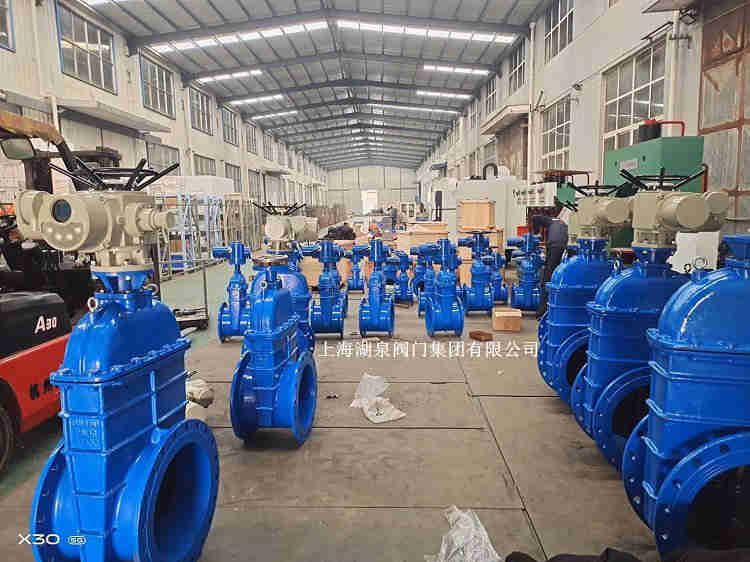

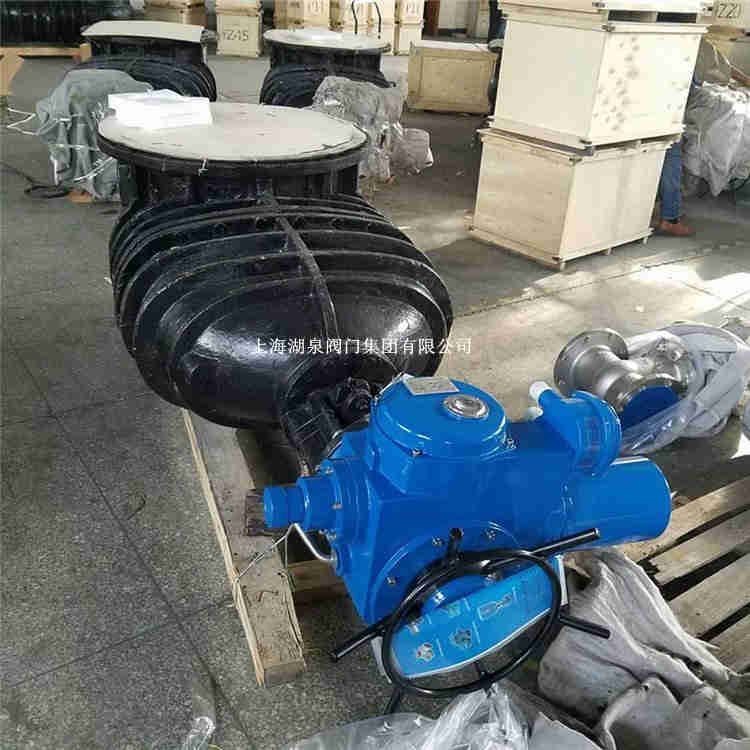

z945T-10Q Dn600電動暗桿楔式閘閥產品說明書

[ 2022-08-23 ]

上海湖泉閥門集團有限公司z945T-10Q Dn600電動暗桿楔式閘閥產品說明書，法蘭連接、楔式剛性單閘板，閥座密封面材料為銅合金，生產公稱壓力PN10~PN25，閥體材料為灰鑄鐵或球墨鑄鐵的閘閥。該產品驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對電動暗桿閘閥進行控制，也可以現場手動操作，也可以與計算機配合實現計算機自動控制。電動暗桿閘閥廣泛應用于排水、供熱、電站、化工、造紙、煤碳、采礦等工程，滿足了現代工、農業的自動化要求。

1	閥體	灰鑄鐵、鑄鋼
2	閘板	碳鋼+合金鋼、灰鑄鐵、灰鑄鐵+黃銅
3	閥桿	碳鋼、不銹鋼、黃銅
4	墊片	四氟墊片、金屬石墨墊片
5	大閥蓋	灰鑄鐵、鑄鋼
6	小閥蓋	灰鑄鐵、鑄鋼
7	填料	句四f乙烯、柔性石墨、浸油石棉盤根
8	支架	灰鑄鐵、鑄鋼
9	電動執行器	殼體(HT200、WCB)

產品型號	公稱壓力（MPa）	強度試驗（MPa）	密封試驗（MPa）	適用溫度（℃）	適用介質
Z945T-10	1.0	1.5	1.1	≤100	蒸氣、水、
Z945W-10	1.0	1.5	1.1	≤100	油品

公稱通徑DN(mm)	主要結構尺寸
公稱通徑DN(mm)	L	D	D1	D2		z--d	H	H1	L1	L2	Do
450	330	590	550	518	28	16----23	2318	1283	394	647	320
500	350	640	600	568	30	16---23	2423	1707	394	647	320
600	390	755	705	670	30	20—25	2563	1974	394	647	320
700	430	860	810	775	32	24—25	2967	2269	394	647	320
800	470	975	920	880	34	24—30	3383	2557	446	720	400
900	510	1075	1020	980	36	24—30	3743	2837	446	720	400
1000	550	1175	1120	1080	36	28---30	3993	3027	446	720	400
1200	700	1375	1320	1280	40	32---30	4847	3714	556	905	500
1400	900	1575	1520	1480	44	36---30	5515	4228	556	905	500
1600	1000	1785	1730	1690	48	40---30	6265	4768	556	905	500
1800	1500	1985	1930	1890	50	44---30	7216	5263	556	905	500
2000	1800	2185	2130	2090	54	48---30	7985	6072	556	905	500
