800的電動閘閥如何接線圖解及解析視頻分享

[ 2024-01-11 ]

電動閘閥是一種廣泛應用于工業系統中的電動控制閥門。在使用電動閘閥時，經常會遇到接線問題，又因此影響使用。本文將為讀者介紹關于電動閘閥六根線怎么接線的詳細步驟。首先，需要準備好必要的工具和材料，包括電動閘閥、接線端子、電纜、扎帶、電纜剪、線鉗、絕緣剝線鉗等。確保在開始接線前，電源已關閉并斷電。電動閘閥有六根線，分別為：電源正極（黃色）、電源負極（藍色）、控制信號正極（紅色）、控制信號負極（黑色）、電動閘閥行程開關（白色）、電動閘閥位置反饋開關（綠色）。正確接線可確保電動閘閥的順利使用。

接接線就明： 1、2、3為220V電源輸入端，其中1為白線是公共端，一般接零線，2為開控制輸入，3為關控制輸入，藍線：電動閥關電源、紅線：電動閥開電源（2，3通過一個開關再接入220V火線,不可同時得電，最好用轉換開關，每次只能一個得電。）4、5、6為閥門位置反饋開關，（）綠線：信號反饋共用端）其中5接反饋公共端，一般為（反饋電源任意一根即可），4在閥門開到位時接通5，給出一個閥門開到位的信號；6在閥門關到位的時候接通5，給出一個閥門關到位的信號。另外此反饋電動執行器不在電源輸出，要在反饋回路接上一個電源，220V/DC24V。黑線：閥門開時輸出信號電源（220V），黃線：閥門關時輸出信號電源（220V）。

單線控制接線方法: 這種接線方法使用一根信號線來傳遞控制信號和電源供應。其原理是通過控制信號的正負極性來控制電動閥門的開關狀態。一般情況下,正極性控制電動閥門打開,負極性控制電動閥門關閉。通過控制信號的正負極性的改變可以實現電動閥門的開關。這種接線方法簡單,適用于控制信號幅值小的場景。雙線控制接線方法: 這種接線方法使用兩根信號線來傳遞控制信號和電源供應。其中一根信號線用于傳遞控制信號,另一根信號線用于傳遞電源供應。通過控制信號的高低電平...

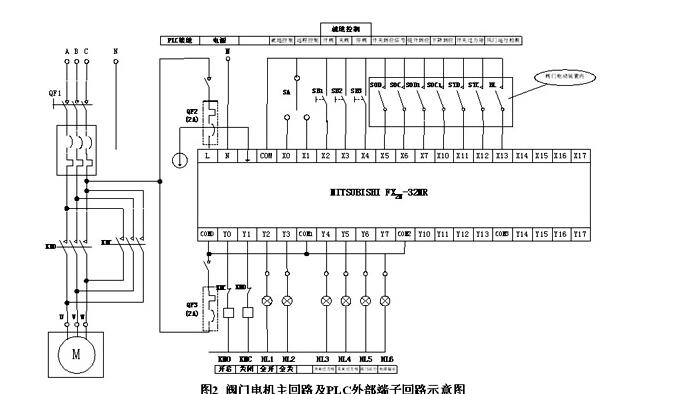

通過下面不同的接線圖：
1、有源開關式，普通開關型帶有源燈指示接線圖
2、無源開關式，開關型無源觸點型帶反饋接線圖
3、開度式電位計型，開關型帶開度式接線圖
4、智能調節式，輸入輸出4-20mA，智能調節型接線圖

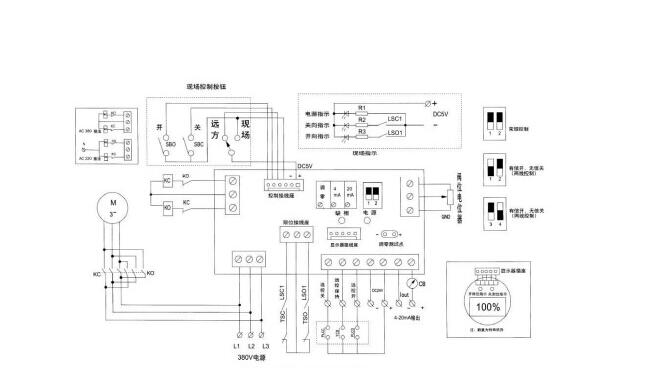

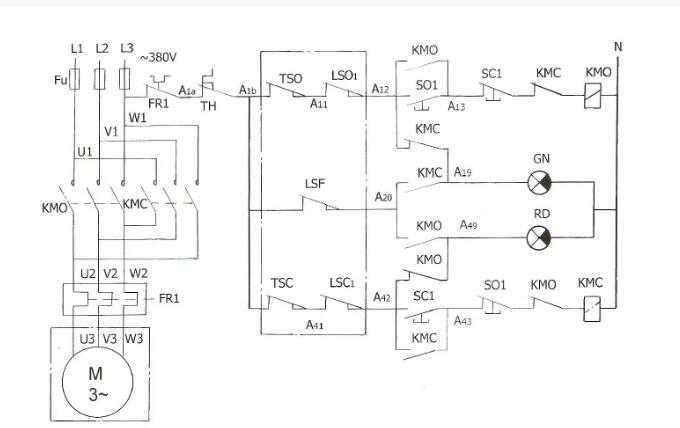

5、交流AC380V，帶無源觸點反饋，380V電源接線圖

電動閥門智能手操器特點

1.提供現場控制可能。

2.指示燈指示開閥、關閥、閥全開、閥全關、事故、保護、現場、遠控等狀者滲銀態。

3.機殼采用標準的儀表機箱，體積小重量輕，便于安裝在控制屏上。

4. 控制電首宴路采用直流低壓控制，調試、操作安全，控制可靠，開度喊耐指示準確直觀。

5.電動閥門出力矩（事故）或電機過電流、過熱（保護）時報警顯示，便于及時排除故障（取決于電動裝置的相關功能，不同生產廠家的閥門電動裝置，可能不含電動機過熱保護）。
電動閘閥

電動閥簡單地說就是用電動執行器控制閥門，從而實現閥門的開和關。其可分為上下兩部分，上半部分為電動執行器，下半部分為閥門。也可叫空調閥。原理：電動閥通常由電動執行機構和閥門連接起來，經過安裝調試后成為電動閥。電動閥使用電能作為動力來接通電動執行機構驅動閥門，實現閥門的開關、調節動作。從而達到對管道介質的開關或是調節目的。電磁閥是電動閥的一個種類；是利用電磁線圈產生的磁場來拉動閥芯，從而改變閥體的通斷，線圈斷電，閥芯就依靠彈簧的壓力退回。

接線方式：三線制電動閥有F/R/N三條線，F代表正向動作(或者open動作)控制線，R代表反向動作(或者close動作)控制線，N代表地線。
