電動閘閥Z941H-16C DN350型號說明及代表什么含義

[ 2024-03-20 ]

電動閘閥Z941H-16C  DN350型號是上海湖泉閥門常用的電動閘閥型號字母分別代表的意思是:

Z——代表閥門類別《閘閥》

9——代表驅動裝置《電動》

4——代表連接方式《法蘭》

1——代表結構形式《明桿》

H——代表密封堆焊《不銹鋼》

16——代表公稱壓力《1.6MPA》

C——代表閥體材質《碳素鋼》

DN350——公稱通徑是350mm

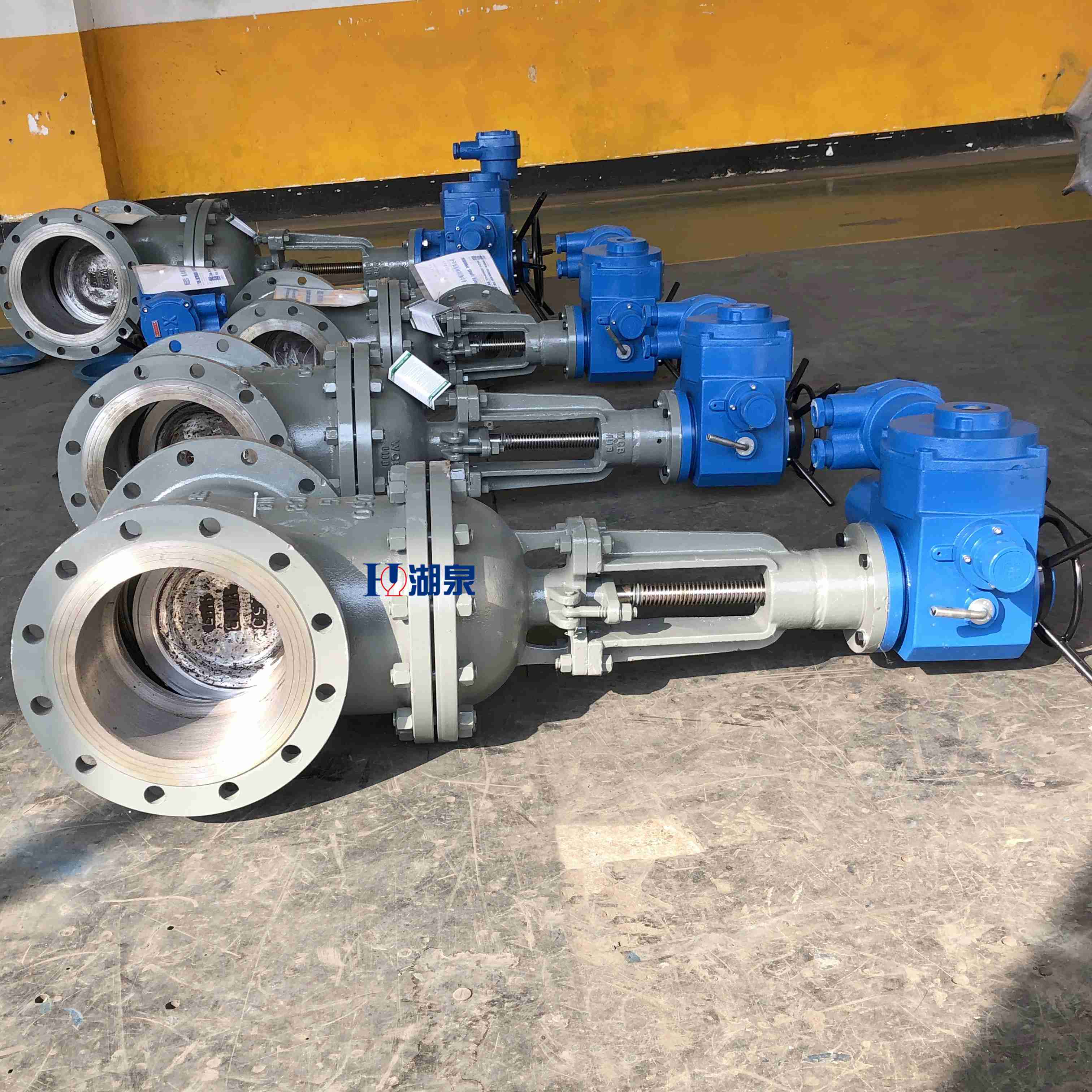

閘閥

電動閘閥Z941H-16C DN350型號說明

公稱通徑DN 主要外形尺寸及連接尺寸
L D D1 D2 b f z-Φd H
40 200 145 110 85 16 3 4-Φ18 595
50 250 160 115 100 16 3 4-Φ18 653
65 265 180 145 120 18 3 4-Φ18 665
80 280 195 160 135 20 3 8-Φ18 725
100 300 215 180 155 20 3 8-Φ18 787
125 325 245 210 185 22 3 8-Φ18 806
150 350 280 240 210 24 3 8-Φ23 955
200 400 335 295 265 26 3 12-Φ23 1105
250 450 405 355 320 30 3 12-Φ25 1343
300 500 460 410 375 30 3 12-Φ25 1516
350 550 520 470 435 34 4 16-Φ25 1678
400 600 580 525 485 36 4 16-Φ30 1849
450 650 640 585 545 38 4 20-Φ30 1937
500 700 705 650 608 42 4 20-Φ34 2234
600 800 840 770 718 46 5 20-Φ41 2432
700 900 910 840 788 48 5 24-Φ41 2489
800 1000 1020 950 898 50 5 24-Φ41 2643
900 1100 1125 1050 998 52 5 28-Φ41 2945
1000 1200 1255 1170 1110 54 5 28-Φ42 3083
1200 1350 1485 1390 1325 56 5 32-Φ48 3382
1400 1500 1685 1590 1525 58 5 36-Φ48 3718


※注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢我司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢我司技術部門索取最新數據。

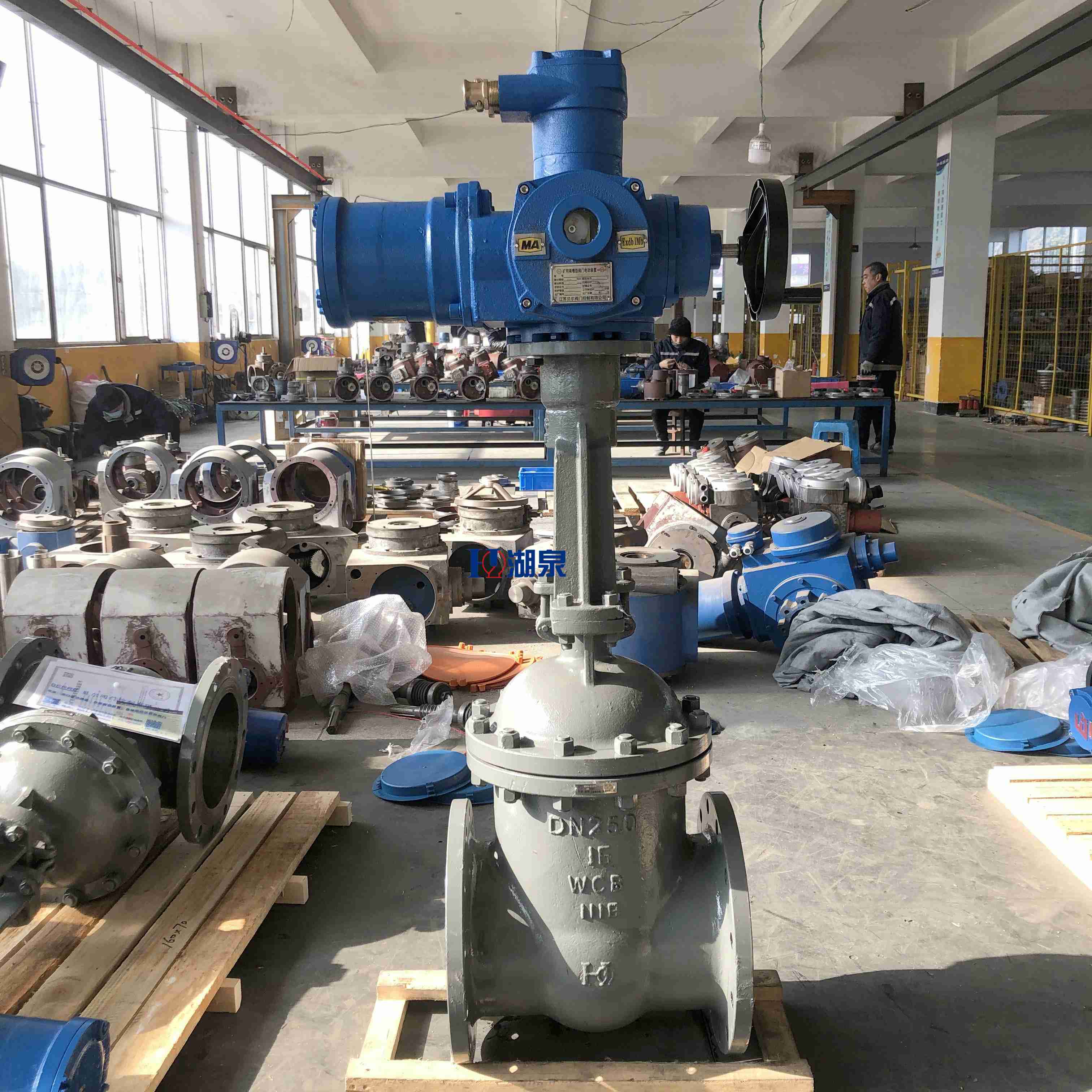

閥門

Z:整體型 T：調節型 N：智能型

防護類型：W表示戶外型 B表示隔爆型

輸出轉速：數字表示，單位r/min(轉/分鐘)

連接形式：T表示推力型I表示電站型常規型無代號額定扭矩：數字表示，單位kgf.m

產品形式：多回轉電動裝置

1：電源：電機為三相交流AC380V，50Hz。控制為二相交流AC220V,50Hz

可選電源：AC220~660V，50.60Hz（訂貨時需說明） 2：環境溫度；-20℃—+60℃ 可選溫度-40℃—+70℃

3：相對濕度；不大于95%（25℃時）

4：工作環境；普通型用于無易燃、易爆和強腐蝕介質的場所；隔爆型(ExdIIBT4)使用環境為IIA、IIB級T1-T4組的爆炸性氣體混合物

5：防護等級；IP65/67（特殊訂貨IP68）

6：電機為工作制；額定運行時間10分鐘。F級絕緣。

7：防腐涂裝：高溫烤漆

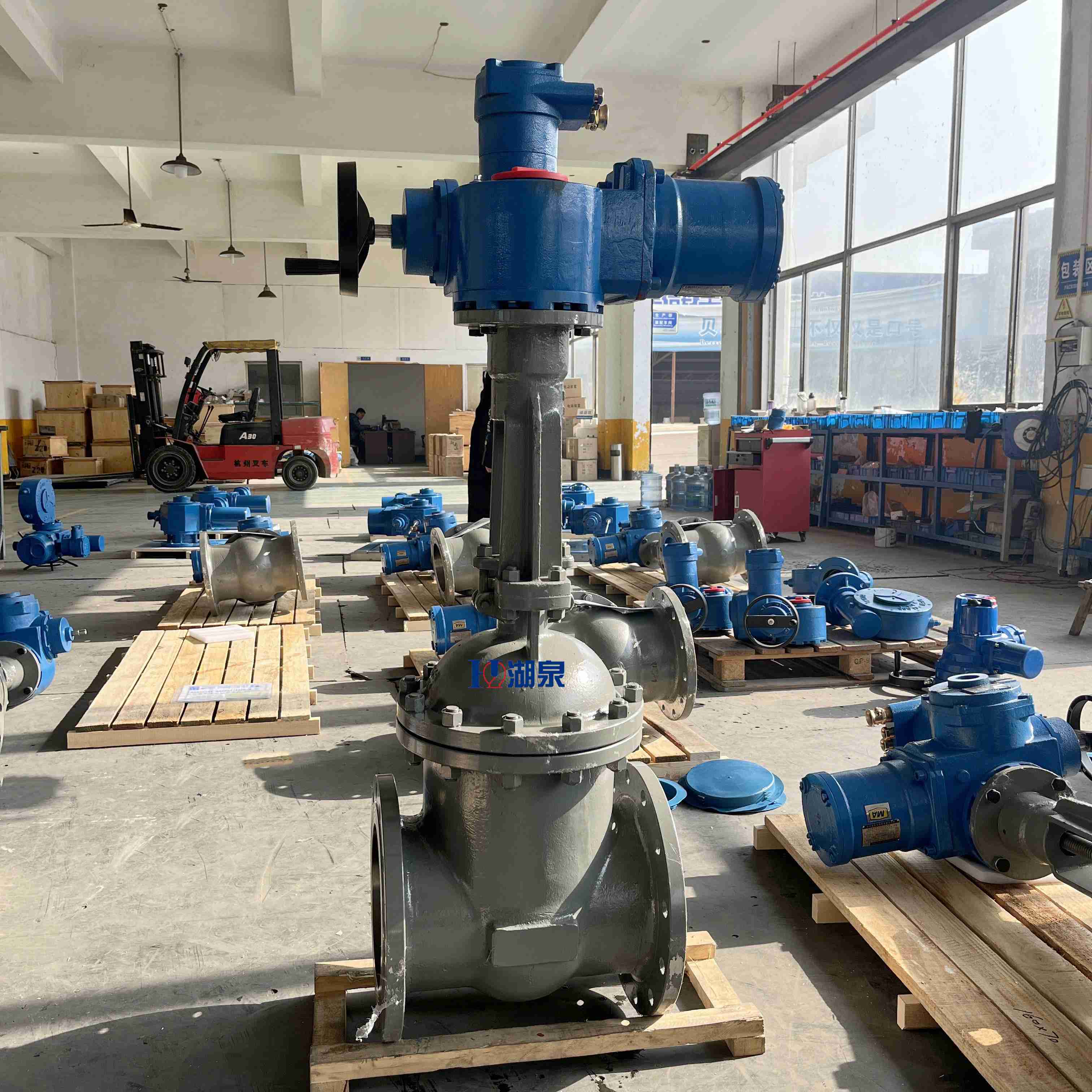

閥
