明桿電動閘閥結構說明及怎么安裝

[ 2025-08-05 ]

明桿電動閘閥結構說明及怎么安裝。明桿電動閘閥是一種常見的工業控制設備，廣泛應用于供水、石油、化工等領域，其核心功能是通過電動驅動裝置來控制介質的啟閉。該閥門采用明桿設計，其閥桿隨開度變化上下移動，可直觀地顯示閥門的開閉狀態，便于觀察和維護。通常，明桿電動閘閥由電動執行機構、閥體、閥蓋、閥桿、楔形閘板及密封組件等部分組成。電動執行機構為核心驅動裝置，通過接收外部電信號實現自動化控制，而閥體則承受管道介質的壓力并確保介質流通順暢。

在安裝明桿電動閘閥時，應注意以下步驟和要點：

1. **檢查閥門及配件**：安裝前應仔細檢查閘閥是否完好無損，所有配件是否齊全，同時確保執行機構運轉正常，電源和信號輸入接口無損壞。

2. **清潔管道與閥門**：管道及閥門內部應無碎屑和雜質，必要時使用清潔劑清洗，以防雜質對密封面造成損傷或影響閥門的正常運行。

3. **確定安裝方向及位置**：根據工況要求，確保閥門的安裝方向與介質的流動方向一致。明桿電動閘閥應垂直安裝，且閥桿朝上，以便操作和維護。

4. **連接法蘭或螺紋接口**：對于法蘭連接，應對準螺栓孔并按對角線順序擰緊螺栓，確保密封性能；對于螺紋連接，應使用合適的密封材料并確保連接牢固。

5. **電動執行機構接線**：按照制造商提供的接線圖正確連接電源線和信號線，同時確保接線牢固，避免松動。接線完成后，應進行電路安全測試，確保無短路或斷路現象。

6. **試運行與調試**：安裝完成后，進行試運行和調試，檢查電動執行機構的反應與閥門開閉是否正常，確保其動作可靠。必要時可進行開閉次數測試以檢驗其性能。

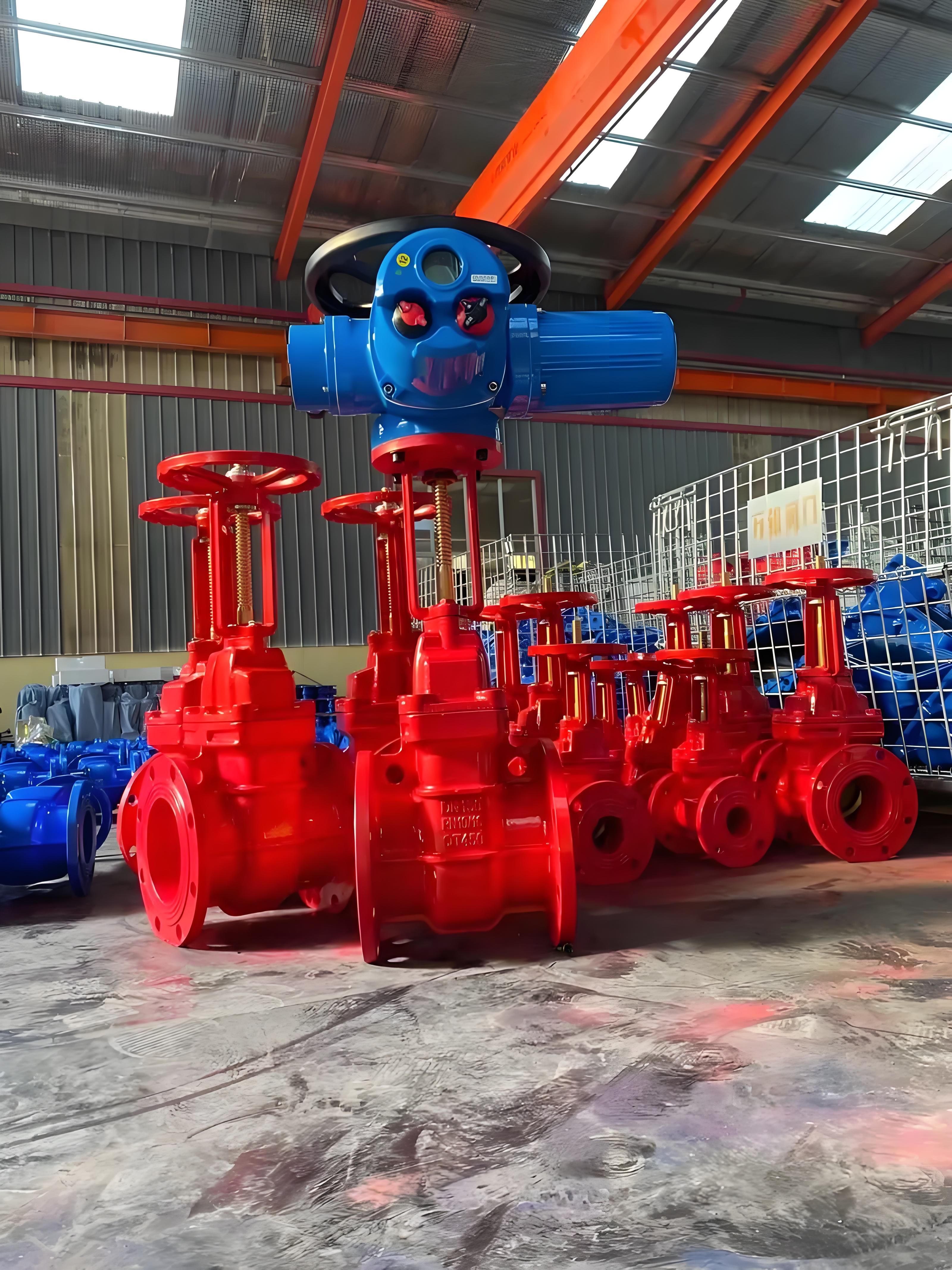

電動閘閥
